해피마린입니다.

오늘은 울테라 베게에 대한 기록을 남깁니다.

 여기에 기록을 남기는 건 일반인이 큰 분해 없이 작업이 가능한 경우에 한합니다.

보시고 가능하다 싶으면 해보시면 됩니다.

아시다시피 울테라는 자동으로 나가고 접히는 기능이 있으며 여러가지 모터와 링크, 센서로 이루어진 얼개로

작동하게 됩니다. 하지만 쓰다보면 부품들의 열화, 유격등으로 인해 이음새가 흔들리는 경우가 생기게 됩니다.

대표적인 증상중 하나가 샤프트에 유격이 생겨 덜렁덜렁 흔들리는 것입니다. 디플로이 되었을 직후, 스토우 된 직후

에서 가장 확실하게 볼 수 있습니다.

 이 일이 벌어지는 이유는 여러가지가 있는데 빨리 이유를 찾지 않으면 트림모듈과 스티어링 모듈이 연결되는 부분에

영구적인 유격이 생겨 어느쪽을 바꾸어야 하는 일이 생기게 됩니다.  물론 당장 쓰는데 문제는 없어서 그냥 넘기시는

분들이 많습니다.

  이게 더 악화되면 디플로이에 장애가 생기게 되는데 ( 밀어주지 못하고 모터에러가 나는 사례 ) 이 증상도 모터 부식

벨트 유격 등 여러가지 이유가 있지만 스토우시 지나치게 모터를 당겨버려서 꽉 끼어버리는 이유도 한몫 하게 됩니다.

( 울테라가 모터에 안착했을 때 평행이 아니기 때문에 너무 세게 당겨버리면 앞 받침에서도 끼이고 스티어링모듈

파이프에서도 끼이게 됩니다. 대개 손으로 밀어서 같이 내보내는 방법으로 극복하게 되는데 이것도 안될 때가 있어요..

위 증상이 나오는 이유는 아까 말씀드린 샤프트가 덜렁이는 것 때문이고 다시 말씀드렸던 대로 트림모듈과 스티어링

모듈이 결합되는 곳에 이격이 생겼기 때문이죠..

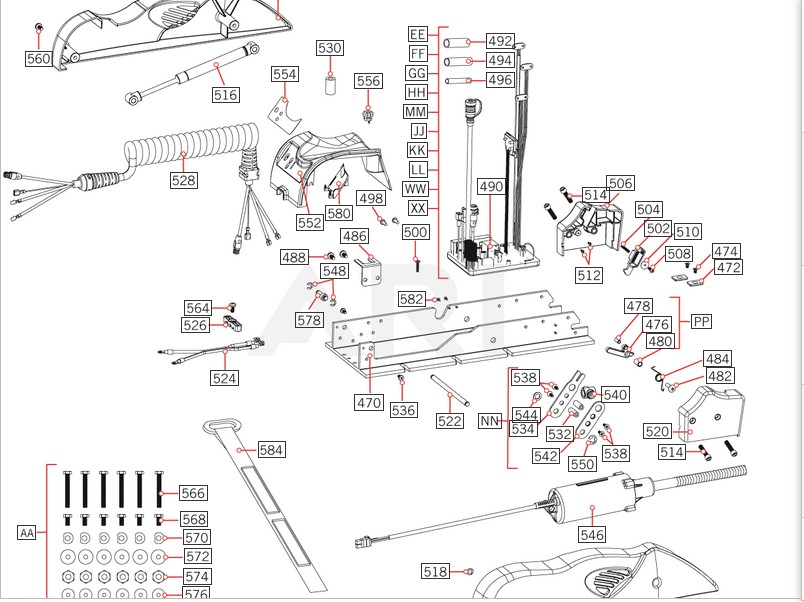

보통  그만 당겨라 라고 알려주는 센서가 506번 부근에 있는데.. 샤프트 및 연결된 모터 전체가 덜렁거리면서

순간적으로 앞센서가 풀려 멈추지 않고 훅 당겨버리는 것입니다.. 해서 이 진동을 줄여줘야 하죠.. 얌전하게 눕게 해줘야

하는거죠..

516번 댐퍼를 더 센걸로 교체하는 방법도 있는데 이건 구하기도 쉽지 않고 kg 수 맞추기도 애매해서

( 너무 센걸 집어넣으면 모터에러입니다.. )

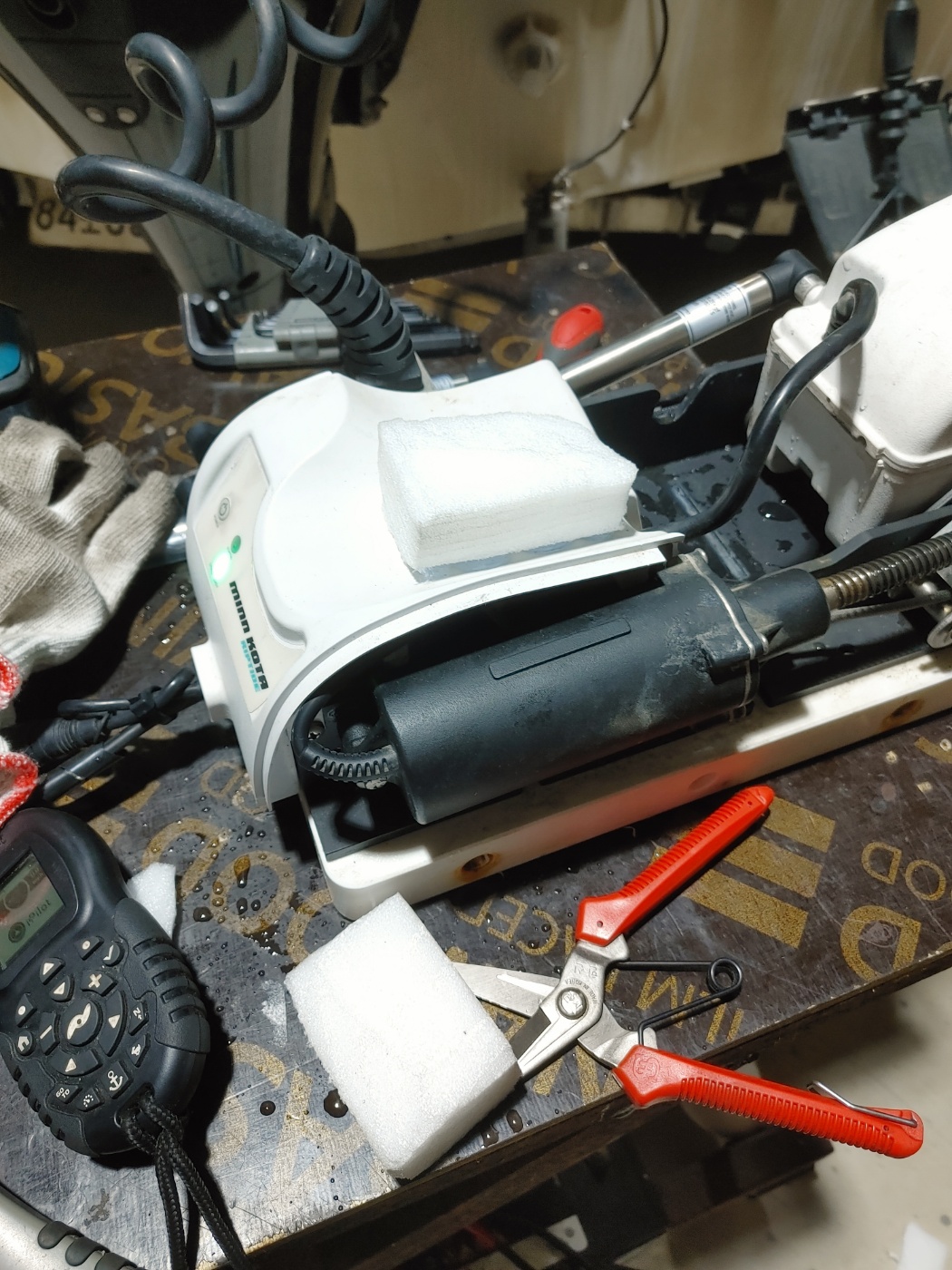

베개를 놓는 방법을 쓰는 경우가 있습니다.

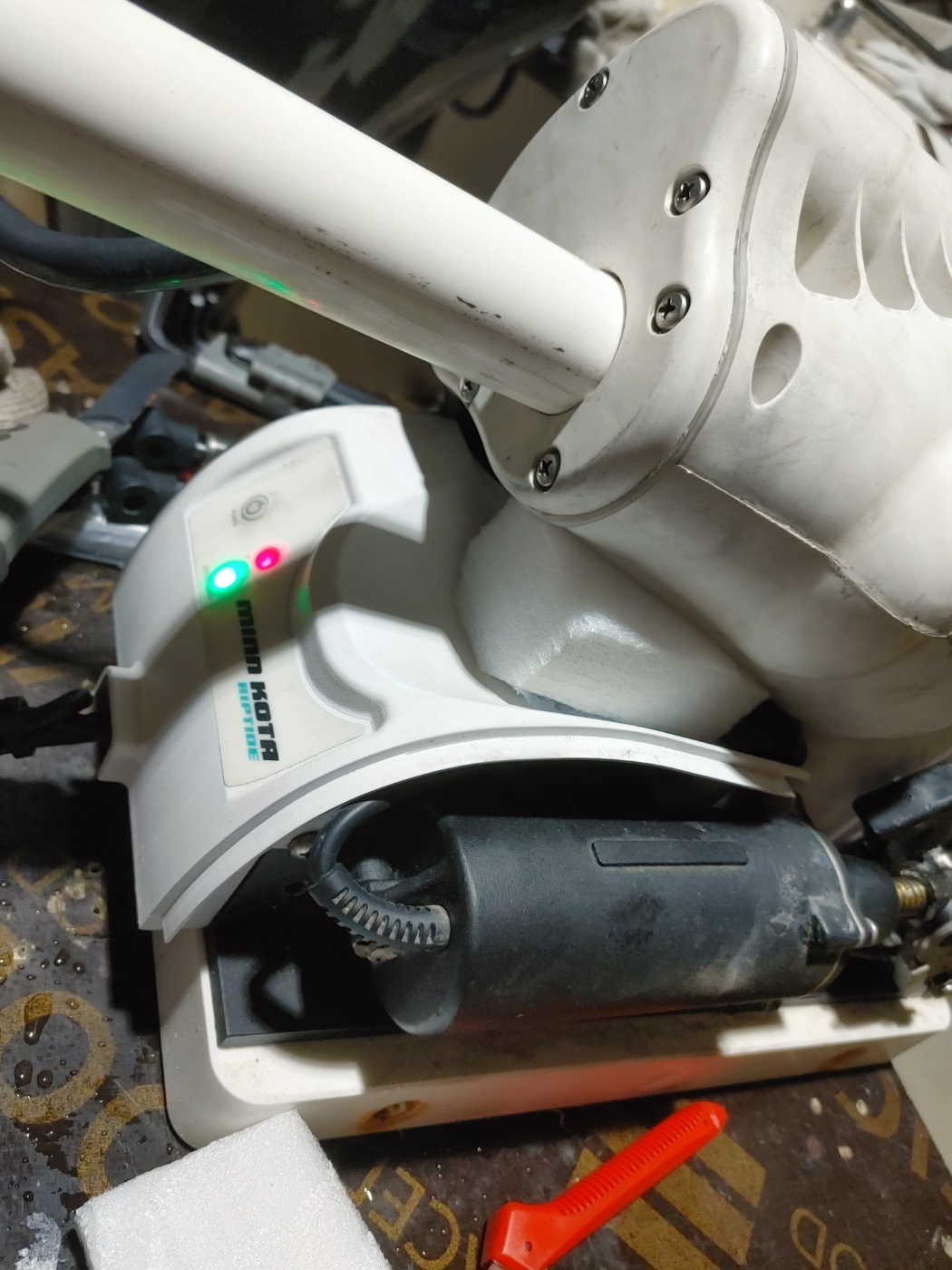

이렇게죠...

 이런 완충재가 들어가면 내려갈 때 덜렁거리는 현상을 많이 줄일 수 있고 여러 부품의 생명연장에 도움이 됩니다.

물론 저게 아주 간단한 일은 아닌데 대강 모양에 맞게 여러번 다듬어줘야 하고 또 너무 밀어 올려도 안되기 떄문에

적정선을 찾으려면 몇번 시행착오가 필요하니 재료를 좀 넉넉히 준비하시구요. 붙일 때는 실리콘을 사용하면 됩니다.

 이 작업을 하기 전에 안에 장갑을 깔거나 손으로 받쳐 개선이 되는지 먼저 확인하실 수 있고.. 위 방법은 스티어링 모듈의

위쪽 브러쉬가 마모되어 트림모듈이 작동이 안되는 경우에도 해결책이 되니 참고하시기 바랍니다.

다만 어디까지나 생명연장 으로 생각해주시면 되겠습니다.. 어쩔 수 없는 현실이죠..

다음엔 배터리에 대해 적어보도록 하겠습니다.

이상입니다.

해피마린입니다.

그간 소식이 무척 뜸했죠.. 무척 바쁘게 보냈습니다. 몇몇 분께서 1550의 진행사항을 여쭈어 보셔셔 기록을 남깁니다.

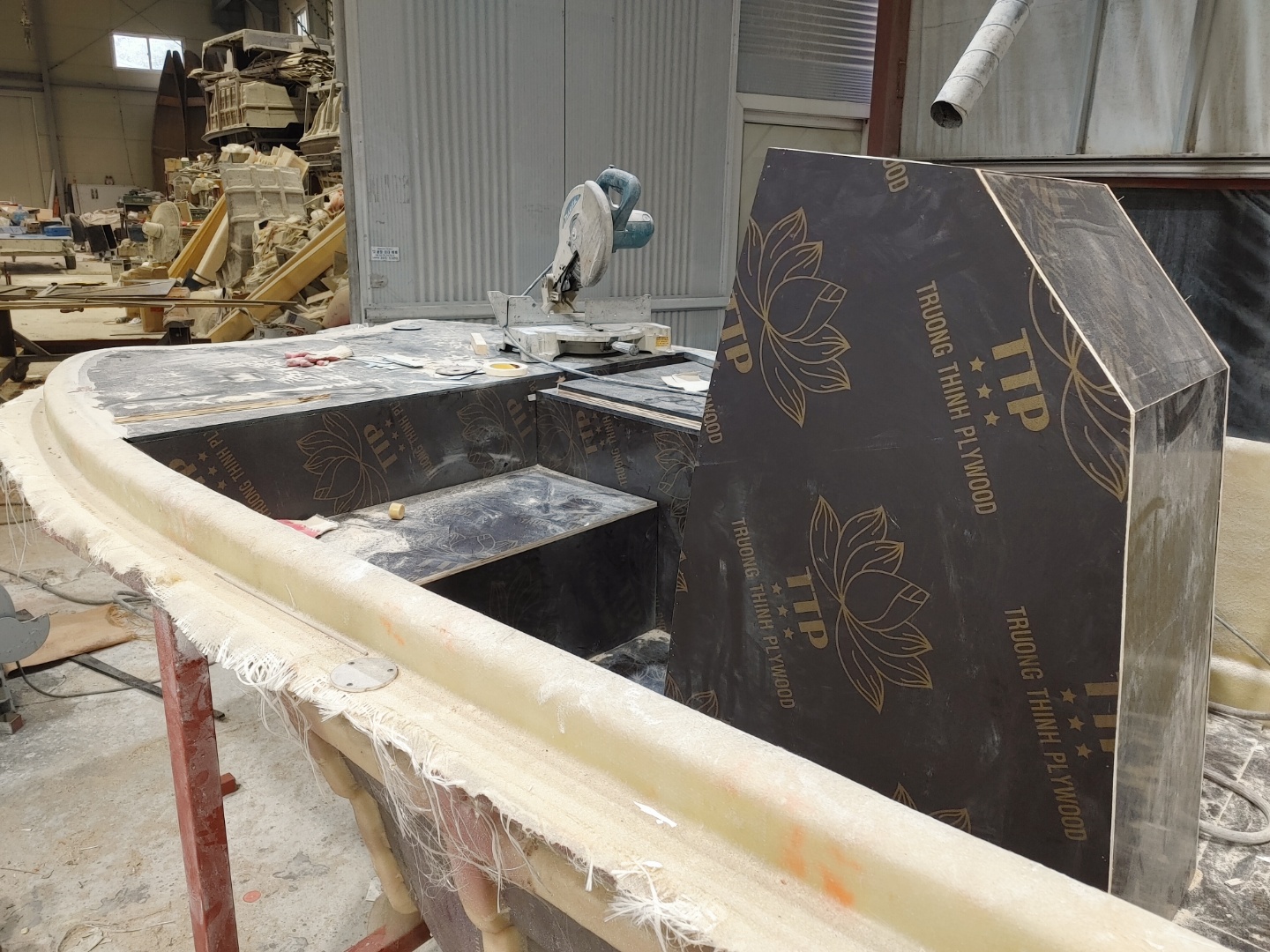

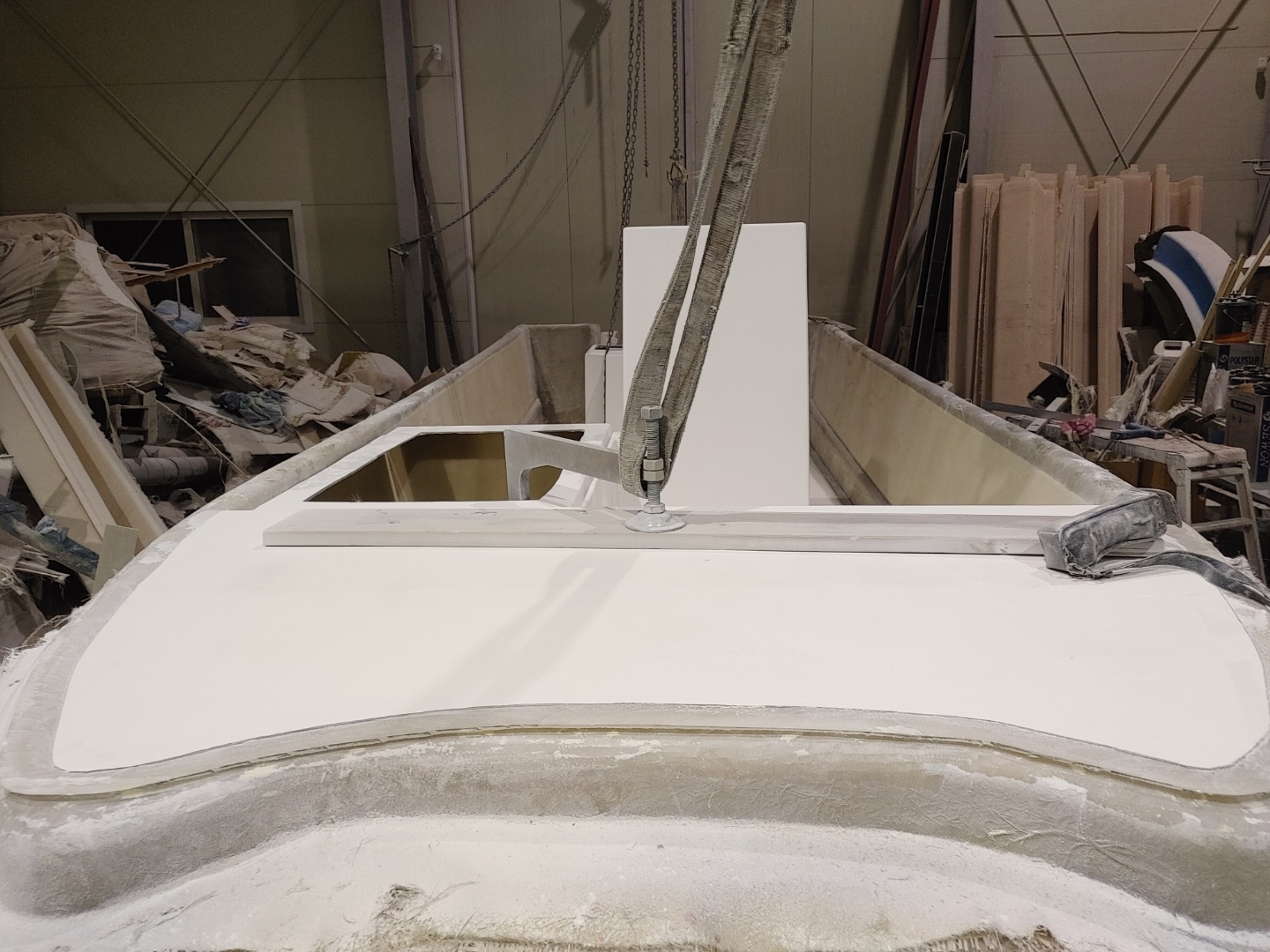

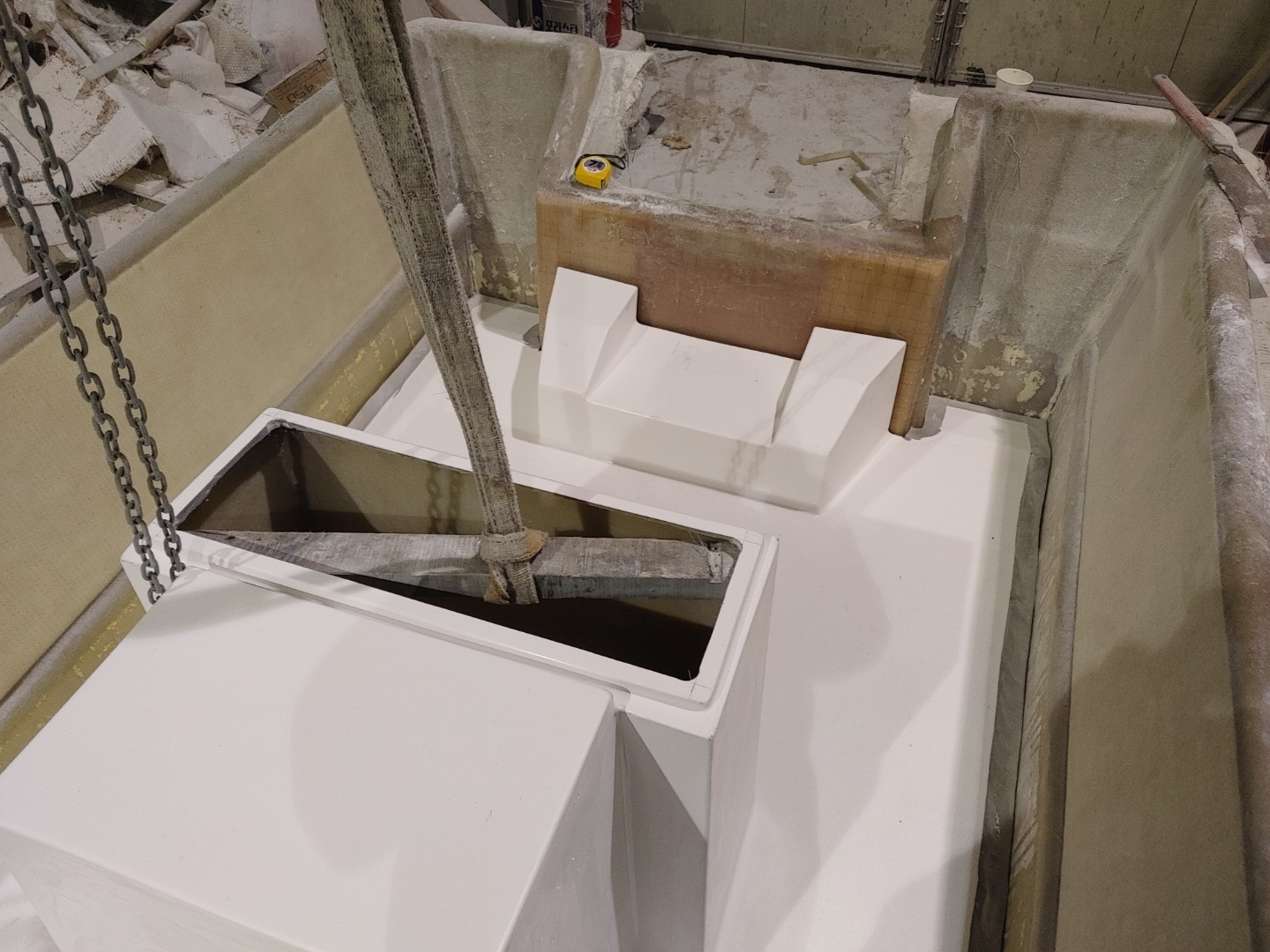

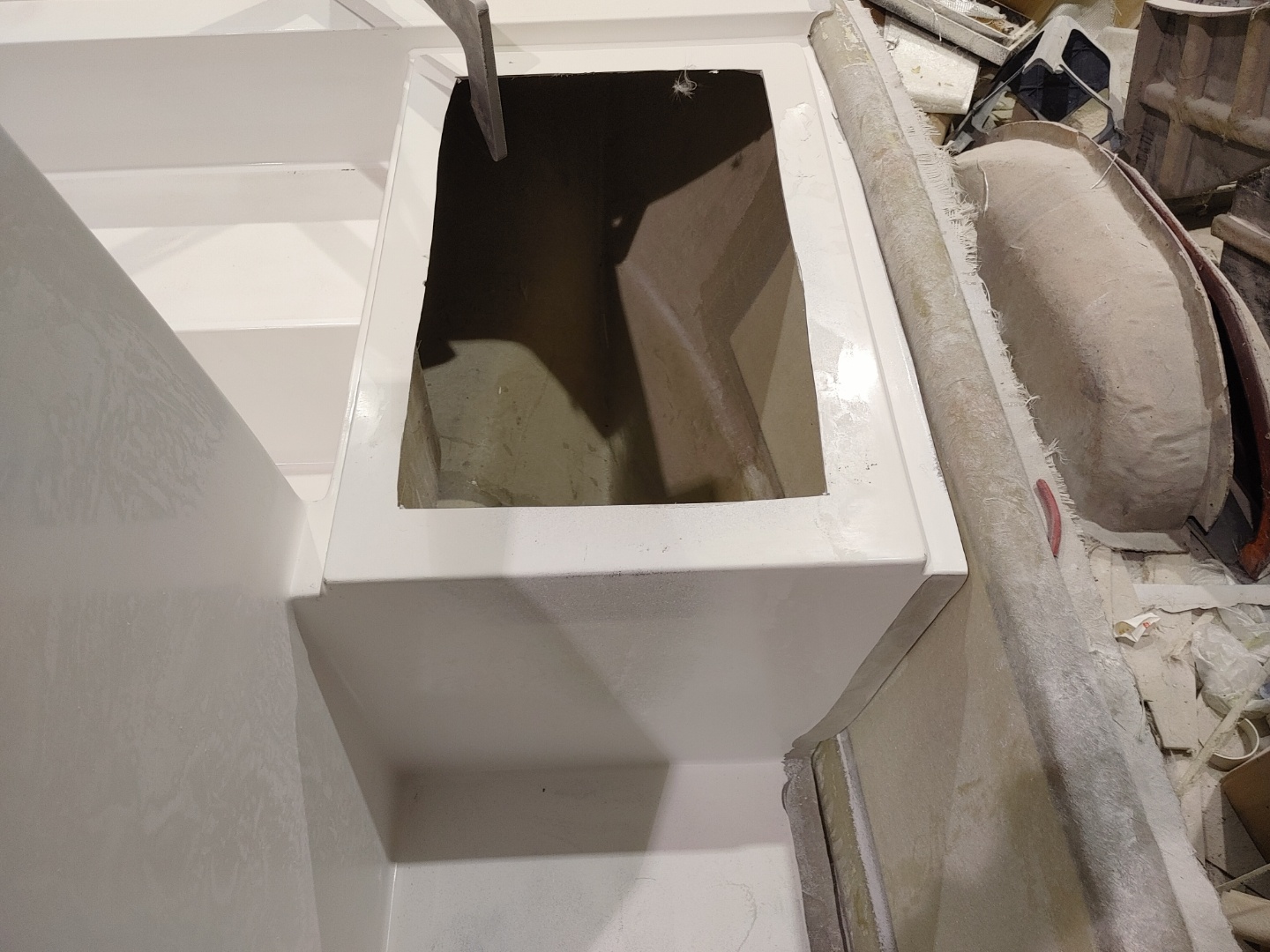

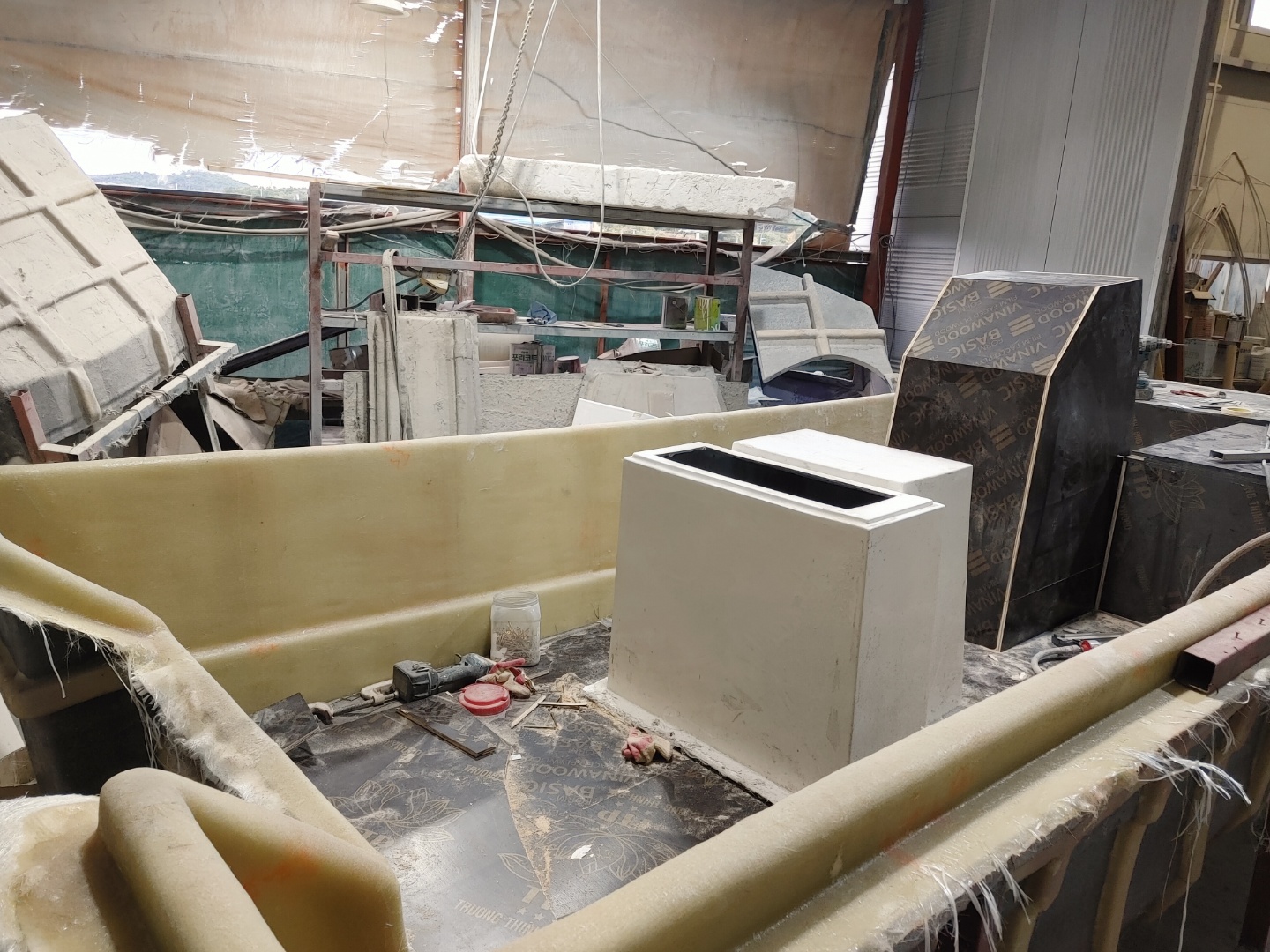

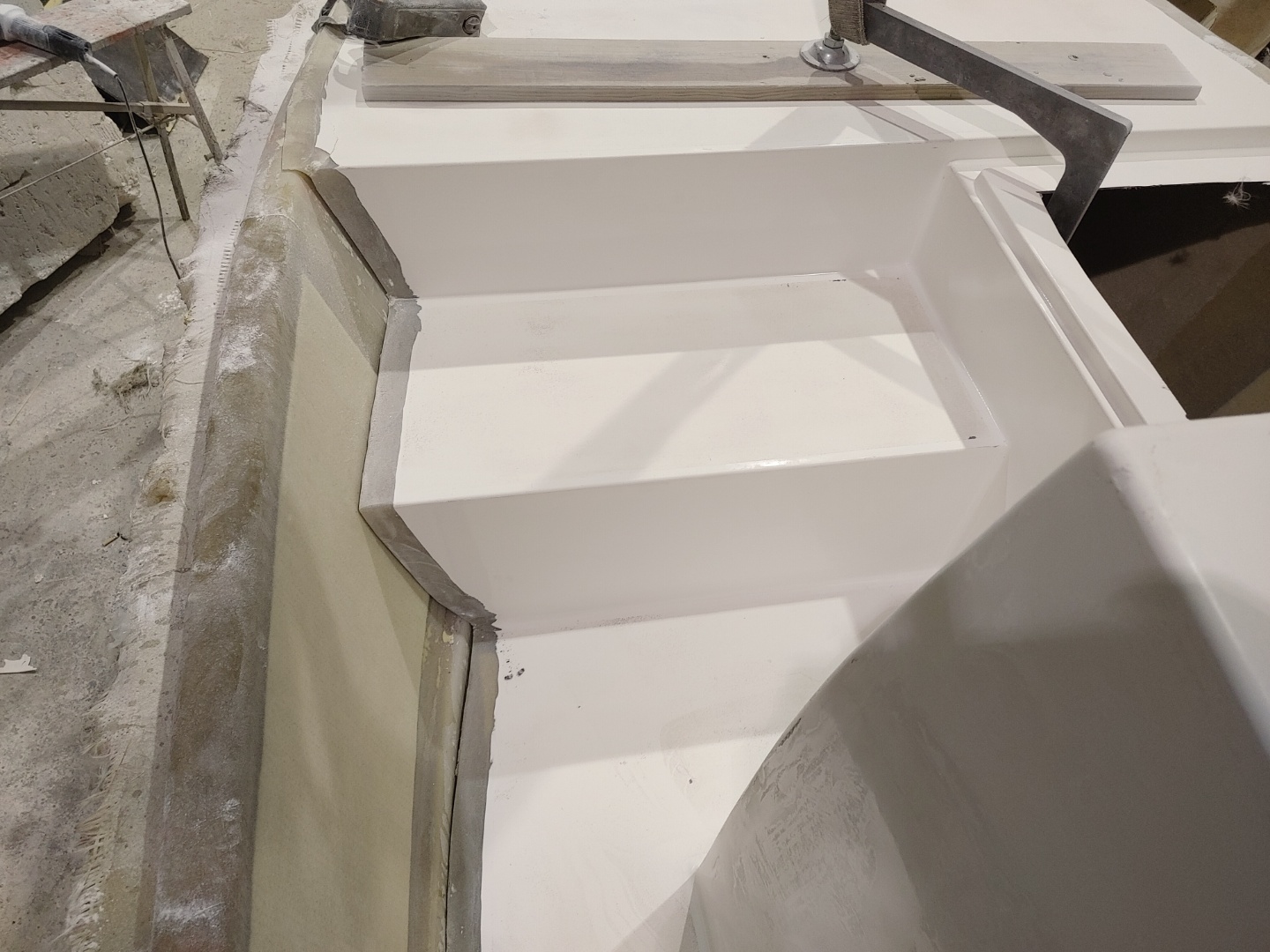

지난번 몰드 제작 과정이후 사진과 같이 데크몰드를 제작했습니다.

어창은 1750의 표준사이즈 어창을 그대로 가져왔고 콘솔은 약간 작은 사이즈로 새로 제작했습니다.

화장실의 위치는 1750과 같습니다. 입구가 좀 넓어진 반면 안쪽 공간은 더 타이트합니다. 사이즈가 작으니 어쩔 도리가

없습니다.

  이번에 데크를 만들 때 고민했던 게 콘솔과 어창을 일체형으로 만들어 뜨느냐.. 분리시키느냐 였는데 사실상

구조물이 움직일 공간이 없다시피해서 일체형으로 가기로 했습니다.

기타..  처음 계획했던 것에 비해 여러가지 사정으로 인해 연료통과 어창의 위치는 타협했던 부분도 있습니다.

현재 시조선의 경우 연료통을 바닥에 묻지 않고 70리터를 콘솔 아래로 묻어두었습니다.

대강 아래 사진들과 같은 느낌으로 제작되었습니다.

전체 구조는 1750의 동생뻘이 되니다. 쌍동선에서 구현할 수 있는 가장 효과적인 구조라 생각했습니다.

선수 캐스팅 데크는 1인용이고 길이가 약 0.9 미터 정도입니다. 아래 계단까지는 1.3미터가 되구요.

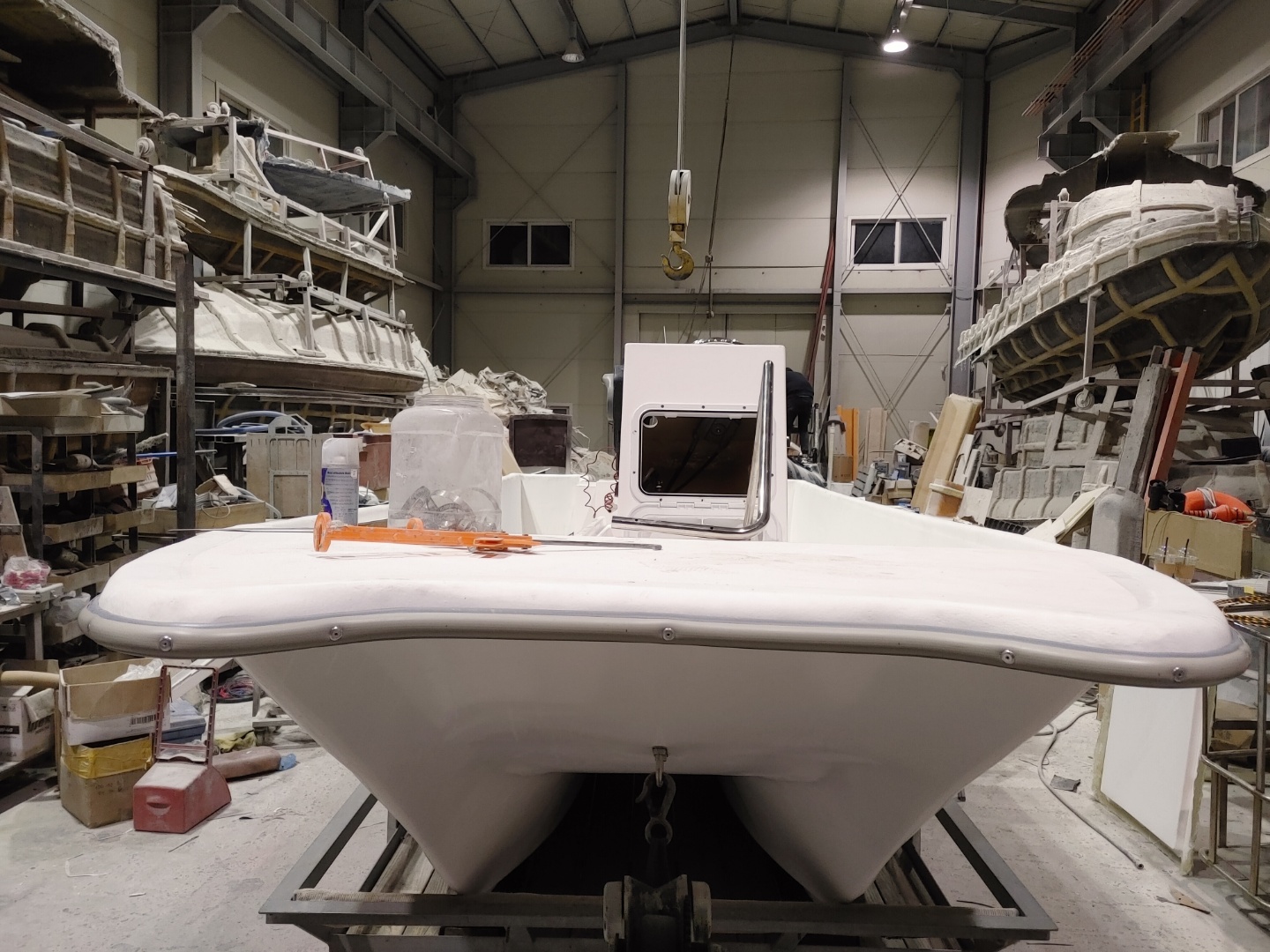

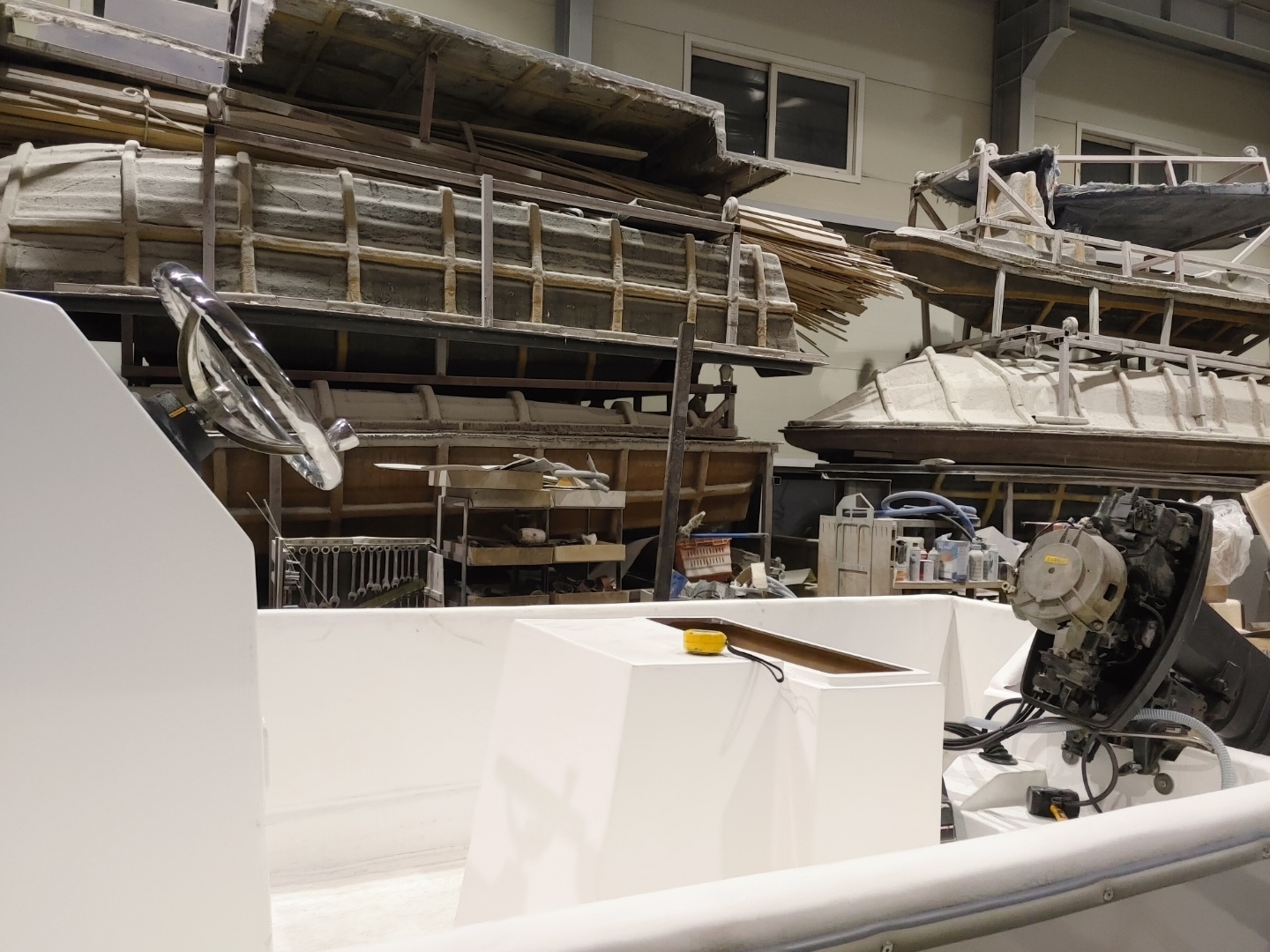

뒤에서 본 사진입니다. 제가 늘 강조했던.. 작은 보트에서 중요하다고 생각하는 동선과 공간을 최적화 하기 위해

애를 많이 썼습니다.. 모든 동선은 35센치 이상의 폭을 확보해서 다니는데 불편함이 없습니다.

뒤쪽 양쪽에는 4행정 50마력 이상.. 즉 100 킬로가 넘는 엔진을 장착할 경우를 위해 여부력을 확보하고자

엉덩이를 추가했었고.. 그 양쪽 귀퉁이가 자연스러운 캐스팅 자리가 됩니다. 물론 나중에 레일을 달기는 하겠지만

현자상태에서 레일이 없어도 버킷시트 같은 느낌으로 몸을 잡아주기 때문에 캐스팅에 불편함은 없습니다.

가운데는 작업의 원활함을 위해 필요한 공간을 만들기 위한 블럭이 들어갔습니다.

올라가는 계단이구요... 2명분의 좌석도 됩니다.

화장실 혹은 창고에 캐스팅 데크가 되는 곳이죠.. 1750과 같습니다.

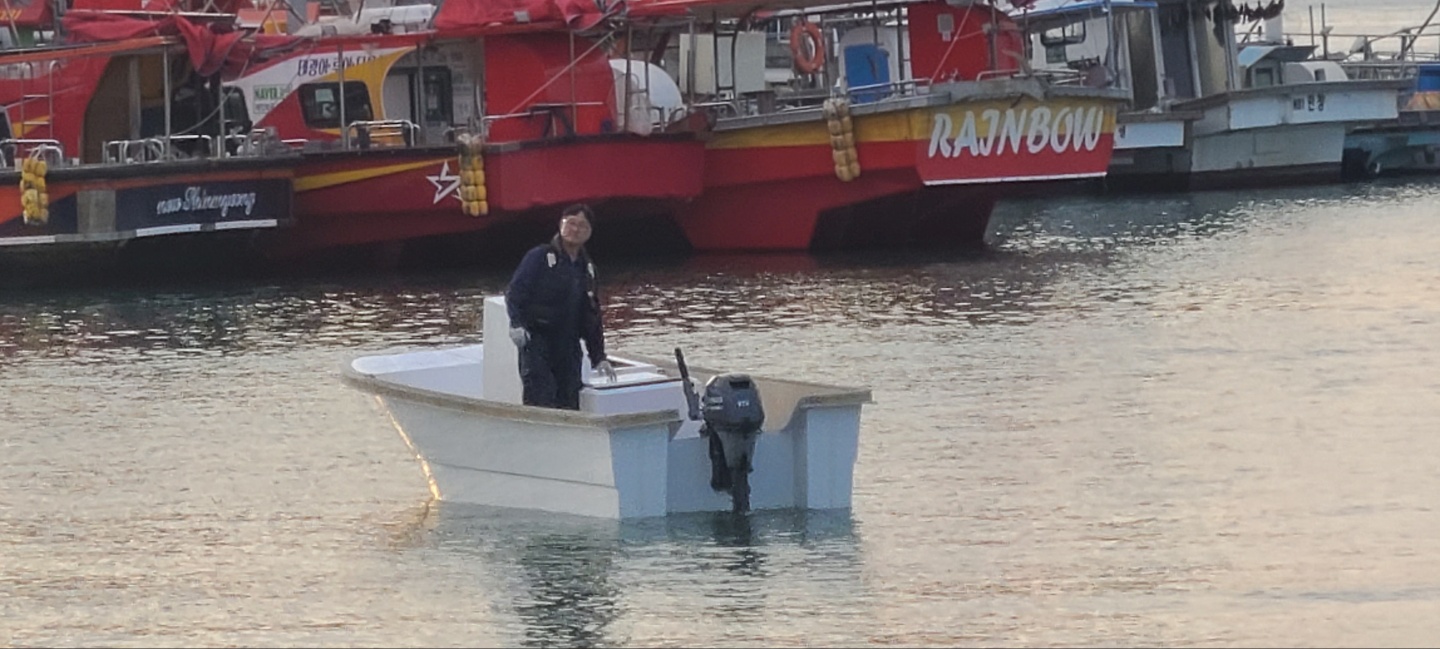

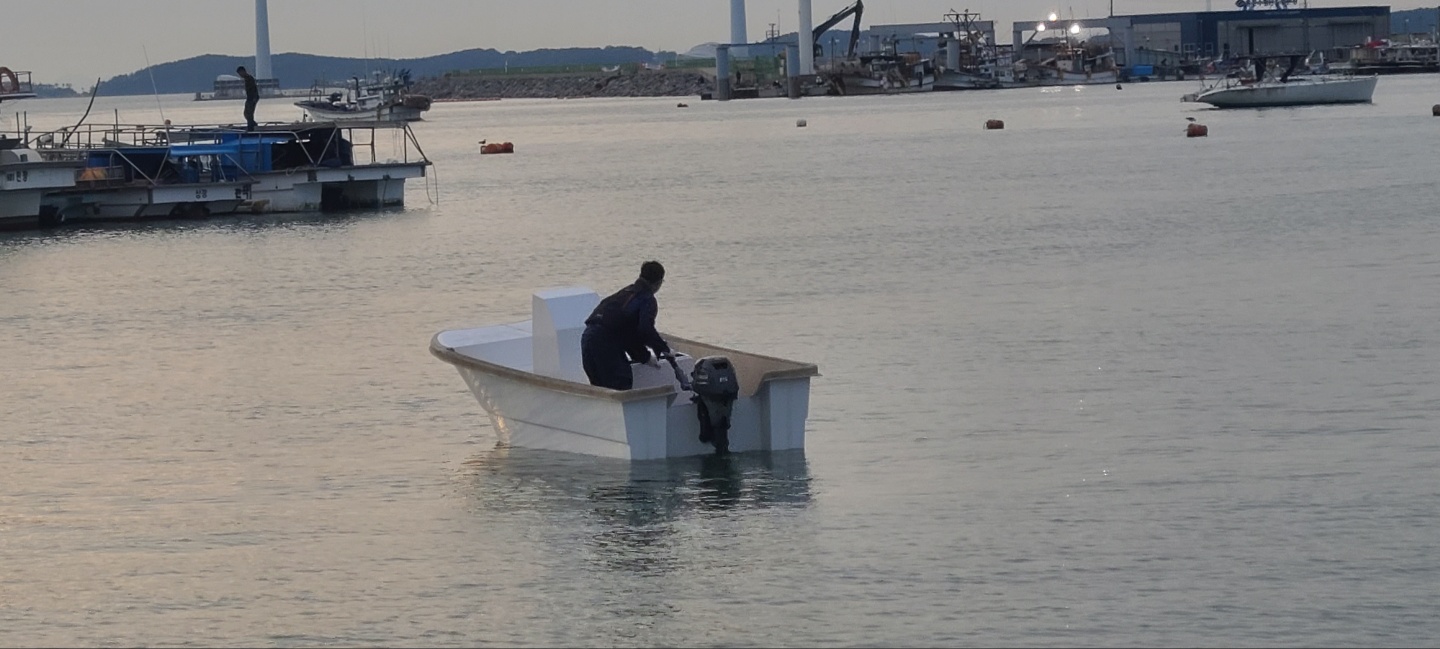

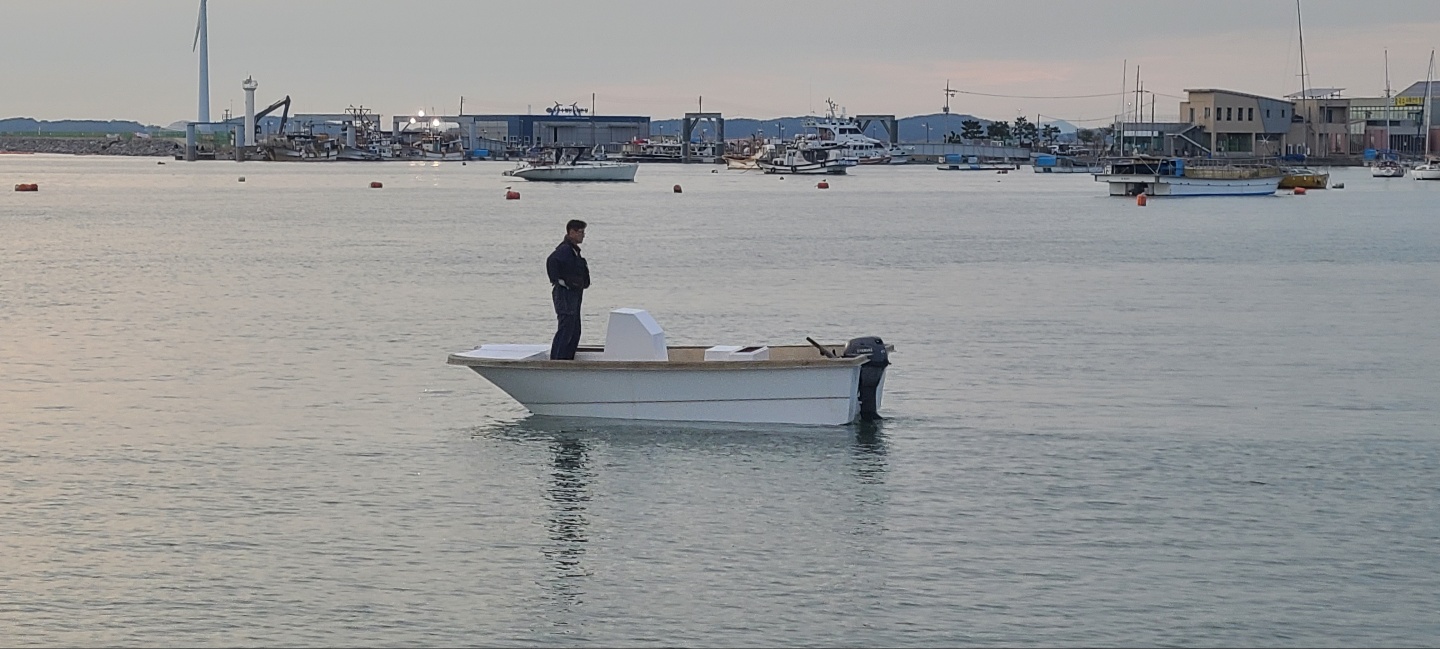

이후 접합 전에 흘수 확인차 잠시 띄워보았고..

결과를 종합하면..

- 계류시 자연배수가 가능할것 같기는 한데 빡빡하다.. ( 엔진 및 전후 밸런스에 따라 좌우됨 )

- 15마력으로도 활주를 하려고 한다..  ( 트랜섬이 XL인데 L 선외기를 박았더니.. 활주하지는 못함 ) .. 4~50마력으로도

  충분히 운용은 가능할것 같다..

- 중심이 높아졌기 때문에 좌우 복원력은 약간 둔해졌다.. ( 대신에 벽이 높아져 어느정도 이 점을 커버할 수 있다.. )

- 캐스팅 데크는 정말 1인용이다..

- 나머지 기울어짐이나 기타 특성은 리빙스턴 14와 크게 다르지 않다..

였습니다.  편이성이 개량된 리빙스턴 14로 이해하는게 빠르겠습니다.

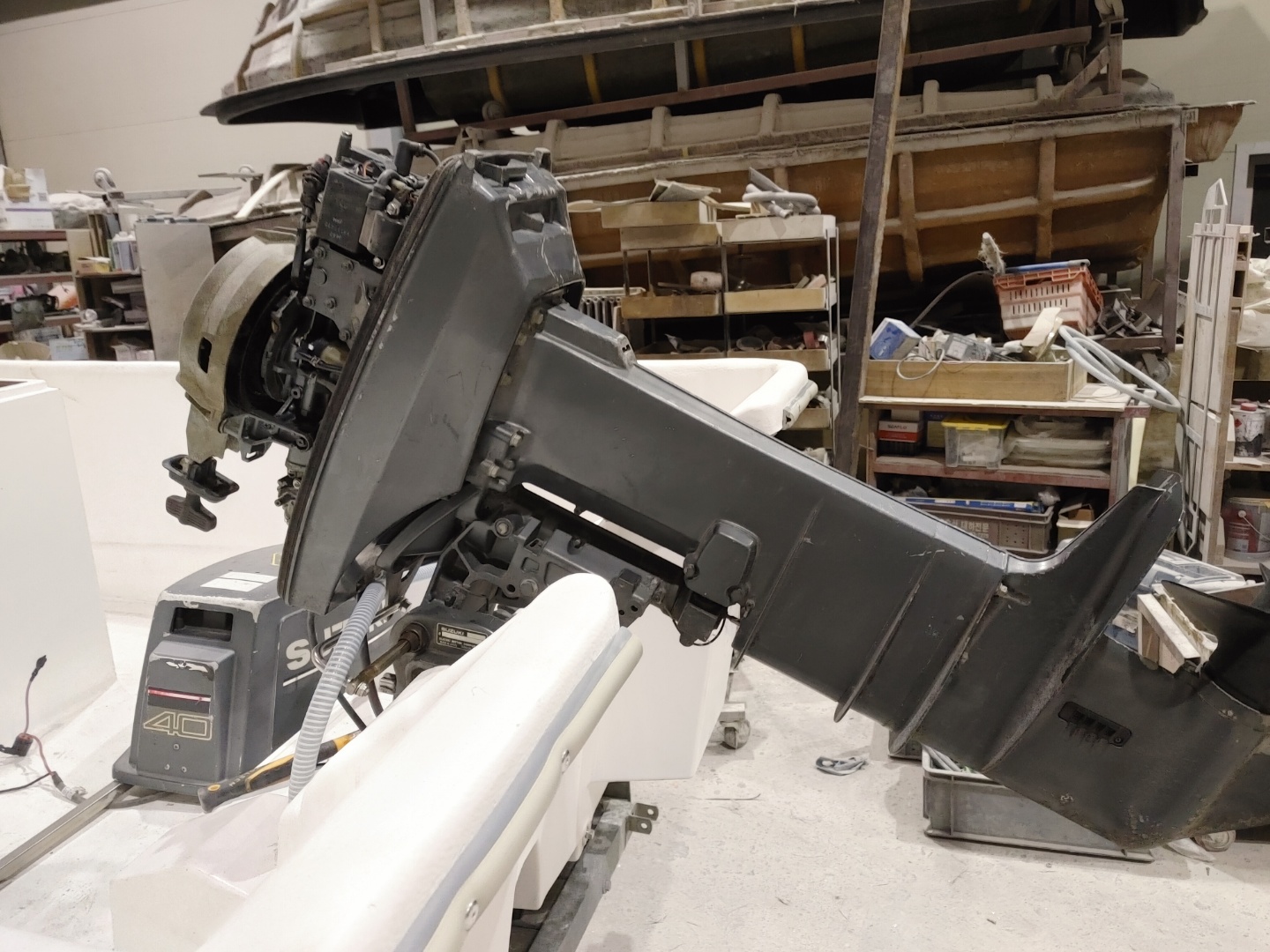

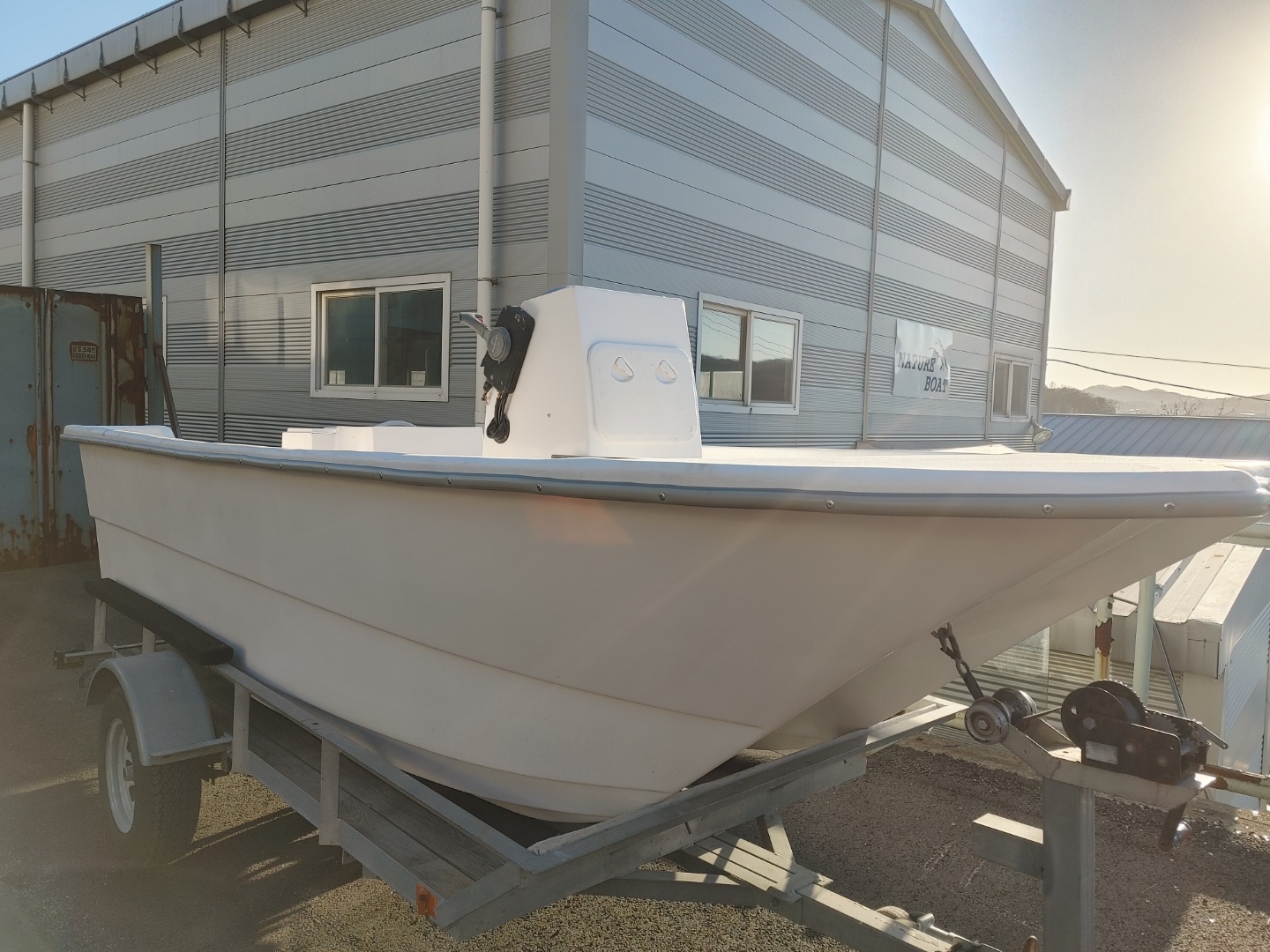

이후에 접합작업을 진행했고.. 나머지 작업을 곁들여 오늘 엔진은 얹었습니다.

엔진은 네이쳐 보트에 있는 잠시 안쓰고 있는 25인치 2행정 40마력을 잠시 빌려쓰기로 했습니다.

우천문제로 다음주 화요일에나 띄워볼 수 있을 것 같습니다.

일단 한번 띄워보고 한번더 포스팅하겠습니다. 아마도 다음주쯤부터는 프리오더를 모집할 수 있지 않을까..

생각하고 있습니다.  기타 해야 할 일이 많이 남아있기는 합니다만 내년 2~3월 출고로 잡고 준비하면 시간은

충분할것 같습니다..

오래 기다려주셔셔 감사합니다.  또 소식올리겠습니다.
