선외기의 조향 시스템에 대한 상식..

안녕하세요 해피마린 라덴氏 입니다.

2021년 5월은 정말 미친듯이 지나가 버렸네요.. 1달 내내 아파서 쉰 이틀정도 빼고는 하루도 쉬지 못했습니다.

블로그도 너무 영양가있는 글이 없고.. 해서 오늘은 일요일이기도 하고 일을 좀 일찍 마치고 선외기의 조향에

대한 글을 써보기로 했습니다. 아주 심도있는 내용까지 들어가기엔 좀 그렇고 같은 내용을 쉽게 전달해보자는

의도로 쓰는 Overview 정도로 생각하시면 되겠습니다. 도움이 되셨으면 합니다..



조향의 기본원리..

선외기는 선외기 자체를 뒤틀어 동력의 방향을 바꾸는 것으로 조향을 합니다. 저마력이건 고마력이건..

틸러건, 리모트 ( 핸들식 ) 이던 마찬가지 입니다. 선내기 역시 스턴드라이브 방식은 스턴드라이브가 좌우로 회전합니다.



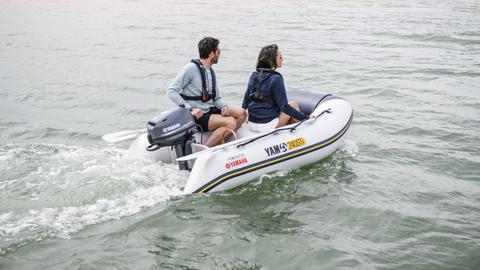

이렇게 엔진에 달린 손잡이를 직접 움직이는것을 틸러라 하구요.  보통 30마력까지 소형엔진에 많이 쓰이고

어선용은 115마력까지 틸러로 운행하는 경우가 있습니다.

틸러의 장점은 싸고 단순한 구조에 반응이 무척 빠르다는데 있습니다. 그래서 스페이스가 작은 4미터 아래

사이즈에서 많이 볼 수 있습니다.

단점이라 운전하는 자세가 ( 익숙해지면 괜찮지만 ) 좀 어색하고 장시간 운행할 경우 팔이 좀 아프죠. 특히

30마력정도 되는 엔진을 하루종일 틸러로 몰면 팔이 얼얼하죠..

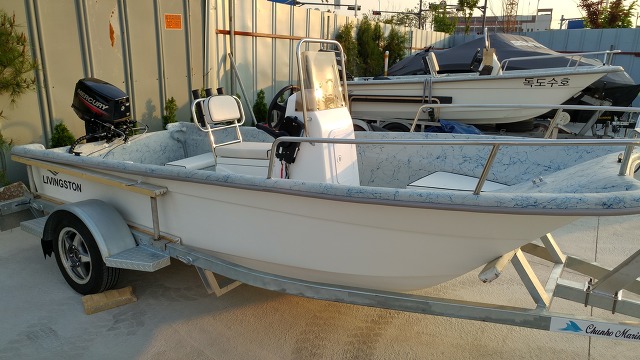

 리모트는 우리나라에서 보통 핸들식을 말합니다. 앞에 조타콘솔이 있고 여기서 핸들을 돌려 엔진을 컨트롤하게 됩니다.

이렇게 조타콘솔과 핸들, 컨트롤러가 붙죠..  요즘은 틸러가 더 보기 힘들어지는 것 같습니다.

리모트로 엔진을 움직이는 장치는 기계식 케이블과 유압 실린더식이 있습니다.

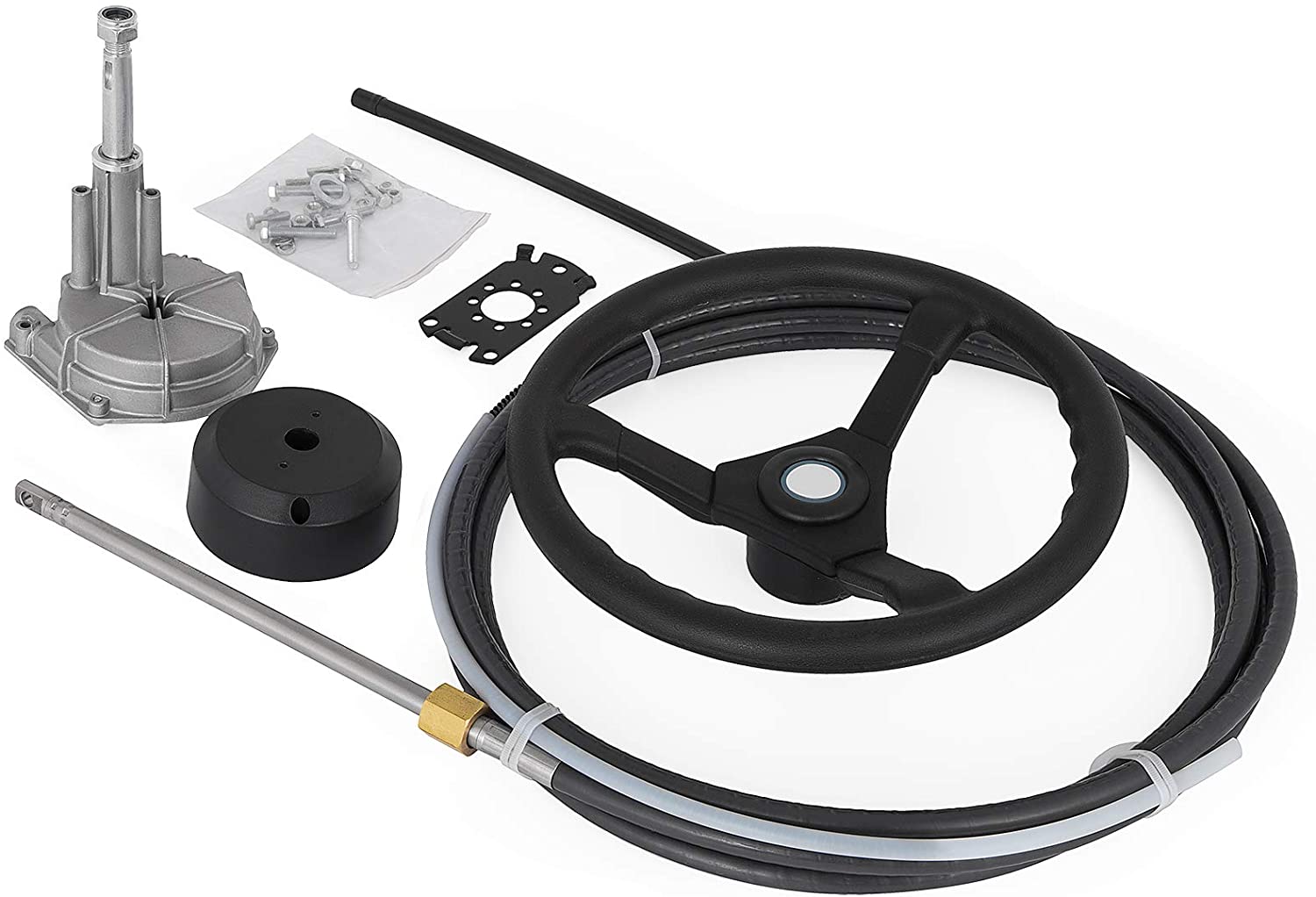

모양새는 제조업체마다 조금씩 다를 수 있지만 거의 이정도 부품 이 세트로 이루어져 있습니다.

우리가 잡고 돌리는 스티어링 휠은 헬륨과 연결이 되고 헬륨에는 기어가 있어서 케이블 안에 있는 강선을

물고 돌리게 됩니다. 그럼 끝에 있는 스티어링 로드가 움직이고 여기에 선외기가 링크로 연결되어 움직이게 됩니다.



기계식 스티어링 키트는 저렴하고 세팅하기 간단한 반면 엔진을 밀기 위해 조금더 힘이 든다는 것과 엔진의 회전토크가

전달되어 핸들이 밀릴 수 있다는 점, 스티어링 로드 안쪽이 부식으로 인해 고착되는 일이 생길 가능성이 있어

주기적으로 관리해 주어야 한다는 단점이 있습니다.

 보통 한쪽 끝에서 다른쪽 끝까지 핸들 세바퀴로 세팅되어 있고 150마력까지는 듀얼케이블을 써서 세팅할 수 있습니다.

일반적으로 새 엔진을 구입할 때 엔진메이커 별로 조금 다르지만 90마력까지는 기계식 키트가 지급됩니다.

만...  실상은 50마력정도가 기준이 되는것 같습니다.



  회전토크가 전달되어 엔진이 한쪽으로 쏠리는 것을 피드백(=FEEDBACK) 이라고 부르는데 이를 막는

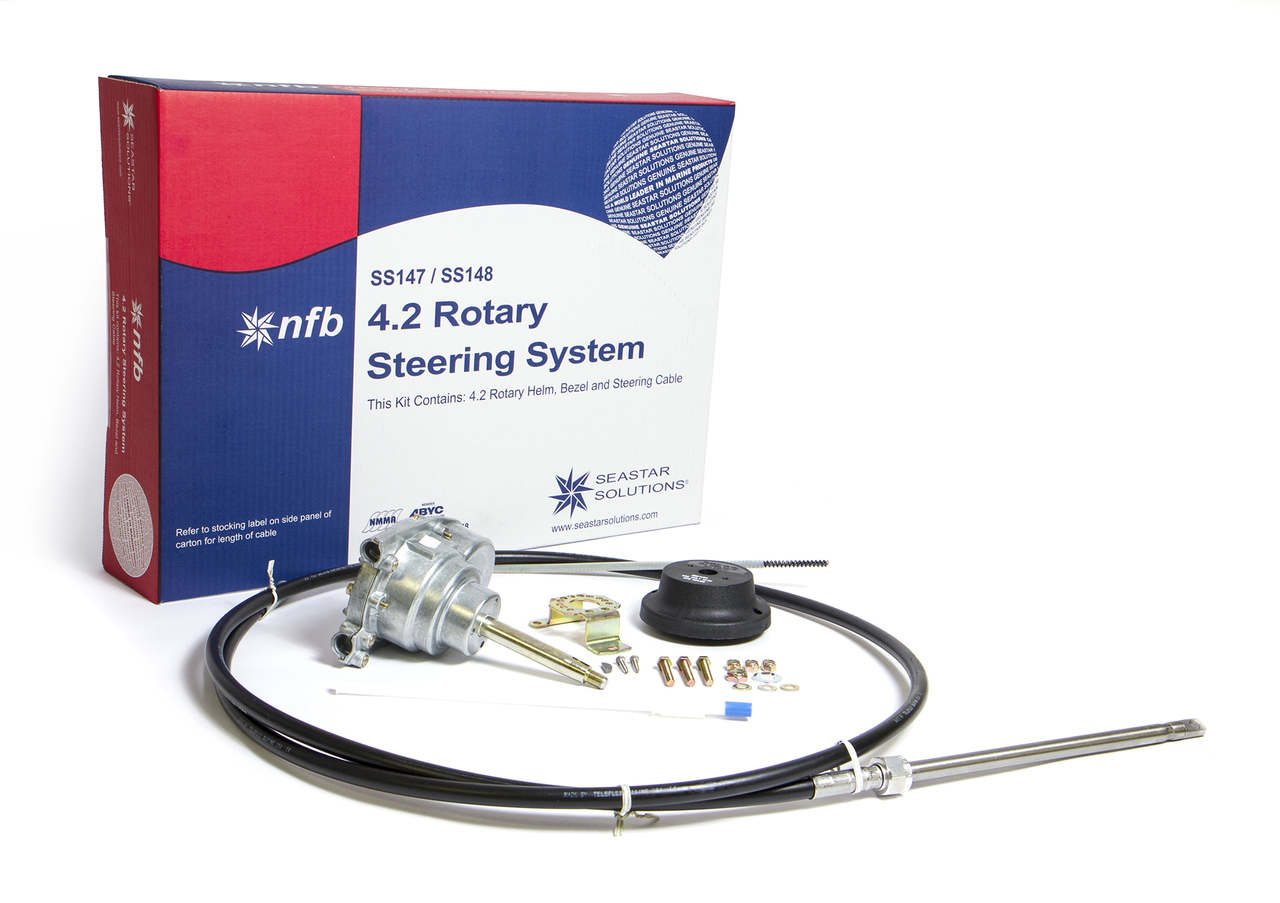

NFB ( Non FeedBack ) 기계식 시스템이 있고 75 ~ 115 마력에 주로 세팅되며 마력수가 높은 만큼 기어비가 높아

끝에서 끝까지 4.2 바퀴로 세팅됩니다. ( NFB 4.2 system  ) 국내에서는 수입보트 외 거의 쓰는 경우가 없습니다.

  기계식 케이블 시스템은 처음엔 뻑뻑한데 시간이 지나면 풀어지는 경향이 있습니다. 피드백 때문에 핸들이

돌아가는 경우가 있으니 핸들을 꼭 잡고 계셔야 합니다.



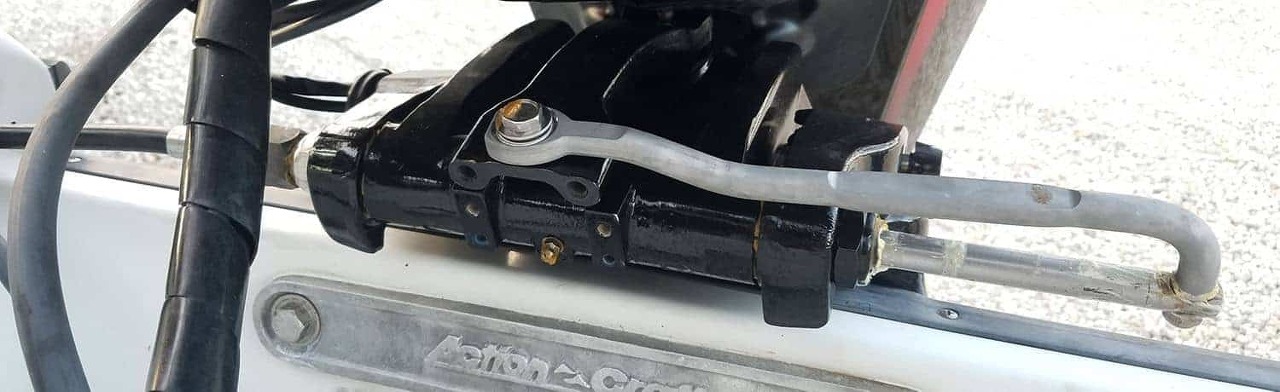

 선외기를 조향하는 다른 키트는 다들 말씀하시는 유압 실린더입니다.

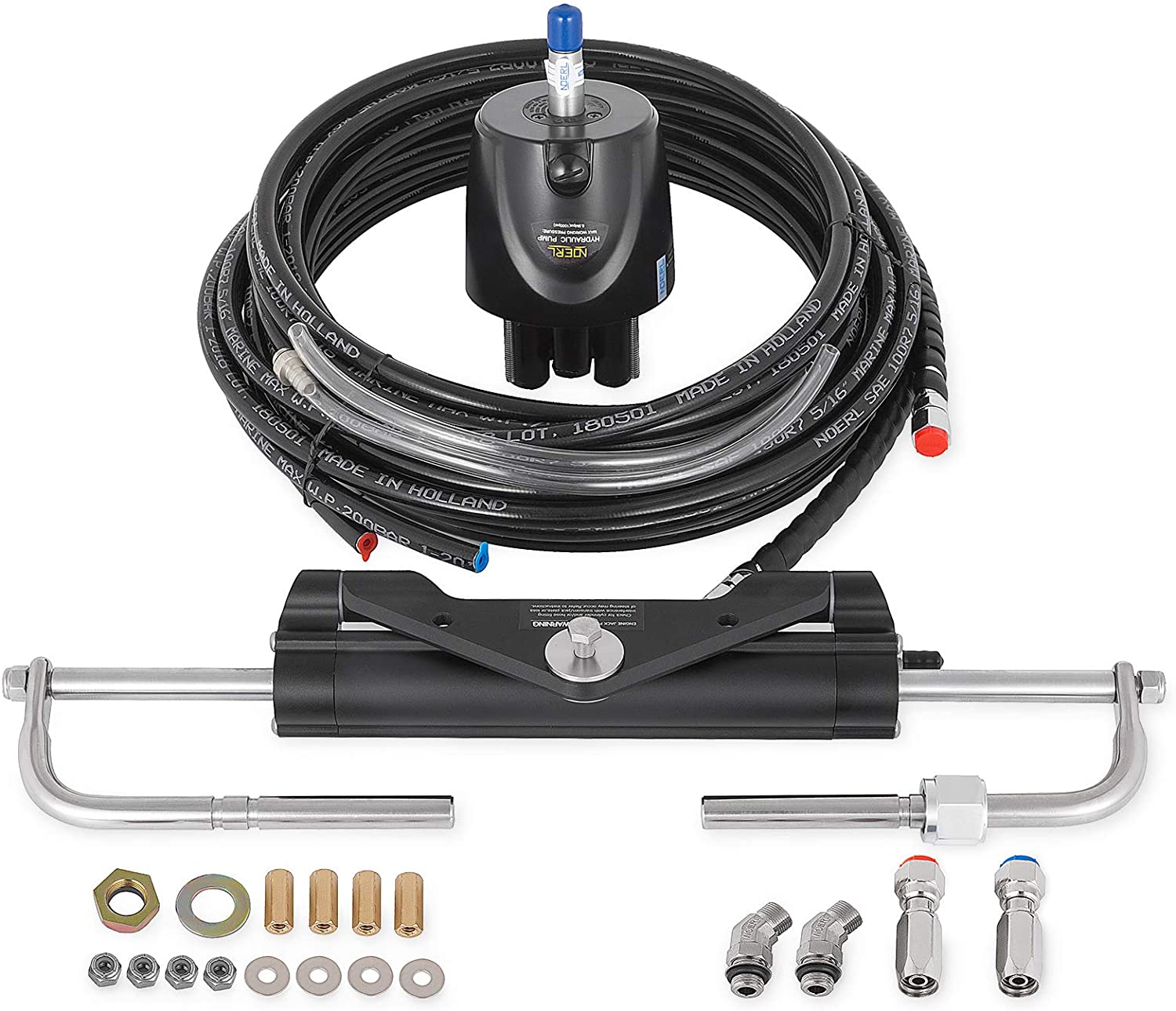

대개 이정도 키트로 구성됩니다.

많은 분들이 오해하시는 부분은 우리가 흔히 부르는 유압시스템은 파워핸들이 아닙니다.  파워핸들이라고 하면

유압핸들 키트 끝자락에 전동펌프가 붙어 앞쪽 핸들을 움직이면 모터가 같이 오일을 밀어줘서 핸들을 가볍게

해 줍니다. 트윈이나 300마력 이상 고마력이 올라가는 경우에 세팅이 되며 일반적인 유압핸들 시스템은

핸들을 돌리면 수동유압펌프가 움직여서 기름을 보내주게 됩니다.

 물론 유압핸들 시스템이 기계식 핸들시스템보다 힘이 덜 드는것은 맞지만 깃털처럼 가벼운.. 식의 표현은

좀 과장된 면이 있습니다.



 유압핸들의 경우 사후관리는 기계식 핸들보다 적지만 최초에 세팅할 때 주의가 필요합니다. 누유와

블리딩 ( 오일을 채우고 에어를 빼는 일 ) 입니다. 특히 블리딩에 요령이 필요한데 정말 완벽하게 하려면

반나절 이상 걸릴 수도 있습니다. ( 오일 순환하는 중에 발생하는 미세 버블들 때문에 그렇습니다. )

유툽에 많은 영상이 나와있으니 참고하시구요.



 전술했던 유압핸들이 얼마나 뻑뻑하냐 가볍냐를 결정하는 요소는 헬륨펌프와 실린더의 용량, 호스 굵기

핸들의 직경 정도가 되겠습니다. 가장 중요한 것은 펌프와 실린더의 용량인데요..

일단 실린더의 용량은 얼마나 무거운 것을 돌릴 것인가에 달려있는데 당연히 용량이 큰 실린더가 큰 힘을

낼 것이므로 용량은 곧 대응하는 마력수에 따라 달라집니다.

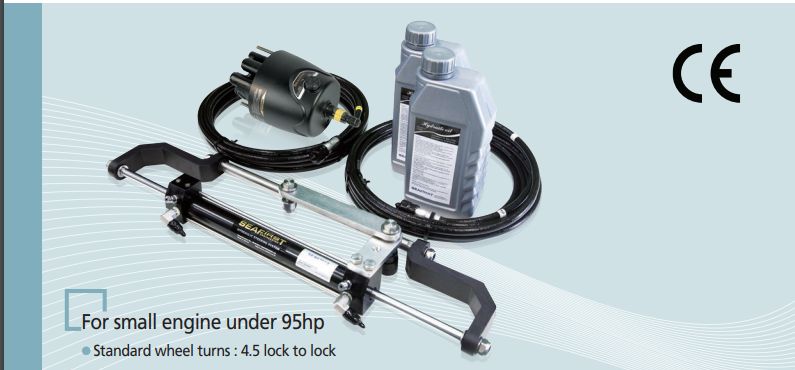

국산 시퍼스트의 제일 작은 키트입니다.

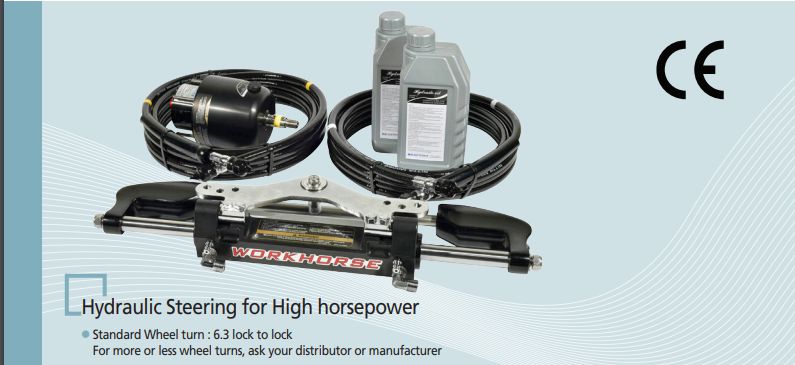

이건 가장 큰 키트이구요.

  물론 실린더가 커지면 펌프용량도 같이 변화합니다. 하지만 펌프와 실린더의 용량을 조합해서 이를 가감할 수 있는데

실린더를 바꾸지 않는다고 생각할 때 펌프용량을 줄이면 핸들은 좀더 가벼워집니다.. 대신에 바퀴수가 늘죠..

손이 겁나게 바쁩니다..

  반대로 펌프용량을 키우면 핸들감은 더 묵직해집니다. 대신에 바퀴수가 줄기 때문에 반응이 빠릅니다.

일종의 기어비와 같은 개념으로 이해하시면 되겠는데 단순히 용량이 크면 좋은거다.. 라고 반대로 알고

계신 분들도 많습니다..

  위 카다로드 사진 안에 Standard wheell turn 의 숫자는

끝에서 끝까지 몇바퀴인지를 말하는건데 같은 선상에서 이해하시면 되겠습니다.

  국산은 3~4단계로 구성되어있고 시스타는 좀더 단계가 세분화되어있고 고출력엔진에 대한 제품도

좀더 다양한 편입니다. ( 수요가 그만큼 다양하고 소비가 이루어지니 차이나는 건 어쩔 도리가 없습니다. )



 일반적으로  유압핸들은 끝에서 끝까지 약 6바퀴를 기준으로 세팅됩니다. ( 미국 시스타 기준 )

저는 선주님의 요청으로 10바퀴까지 가게 세팅했었는데.. 225마력엔진을 손가락으로도 돌렸던것 으로 기억합니다.

저마력 엔진의 경우 실린더가 얇아지는 것 대비 헬륨용량을 내리는데 한계가 있기 때문에 아무래도

용적비(?) 가 낮아지게 되고 생각보다 뻑뻑하게 느껴지실 수 있습니다. 대신에 선외기의 스위블 ( 선외기 목 )이

고착되어 뻑뻑해지는 경우 기계으로 조향이 안되는 경우에 무지 뻑뻑해지겠지만.. 유압은 돌릴 수 있습니다.

그런 차이가 있는거죠..



 핸들의 직경도 영향이 있는데.. 일반적으로 많이 쓰는 핸들의 직경은 13 ~ 13.5인치 입니다.

이 핸들의 직경을 키우면 아무래도 힘이 덜 들어가게 되고 줄이면 회전이 빠른 대신에 힘이 더 들 수 있습니다.

그래서 앞서말한 1:10 정도의 극단적인 비율에서는 핸들직경을 낮추어 주는게 맞고 일반적인 세팅에서 뻑뻑하면

핸들을 키워주면 약간은 도움이 됩니다. 거의 12 ~ 15인치 사이에 분포되어있습니다.



  호스의 경우 사실상 펌프용량에 맞추어 가게 되는데 펌프용량이 커지면 호스도 같이 두꺼워져야 하구요.



오늘은 조향시스템의 기본 상식에 대해 생각해 보았습니다.

세팅에 정답은 없습니다. 본인이 편하실 대로 하시되 두루 알고 계시면 다양한 세팅에 도움이 되실것 같아

적어보았습니다. 다음에도 다른 주제로 찾아뵙겠습니다.





감사합니다.
