해피마린입니다.

오늘은 배터리에서 엔진으로 넘어가는 메인 전원공급에 대해 말씀드려볼까 합니다.

최근에 관련된 수리(?)를 3건이나 하면서 생각보다 메인 전원 공급에 대한 중요성을 잘 모르시는 분들이

많은듯 하여 적어보게 되었습니다. 심지어 업체에서 작업을 해 왔는데도 잘못된 부분이 많이 보인 사례가 있습니다.

잡다한 이야기는 넘어가고 본론으로 바로 들어가겠습니다.

메인배터리에서 엔진으로 가는 라인이 문제가 있으면 대개 아래와 같은 문제가 생깁니다.

* 배터리가 충분한것으로 나오는데 엔진이 스타트모터를 돌리지 못한다.

* 스타트모터를 돌리는데 시동이 걸리지 않는다. ( EFI )

* 잘 되다가 배터리가 약해지는 조건이 발생하면 ( 저온, 잦은 크랭킹 등 ) 어떤 식으로든 시동장애가

  너무 예민하게 나타난다.

* 시동을 걸면 전압은 올라가는것 같은데 충전이 안되는 느낌을 받는다. (=자주 방전이 된다 )

이 같은 경우 메인배터리에서 엔진으로 가는 과정에서 문제가 되는 경우가 대부분입니다.

보통 아래와 같은 항목이 원인이 되는 경우가 많습니다.

1. 배터리 터미널을 조여주는 볼트가 헐거워졌다.

   메인 배터리선은 엔진과 배터리 두군데서 조여지는데 극성이 있으니 조여지는 부분이 총 4군데가 됩니다.

   간간히 이 부분들이 헐거워지는 경우가 있는데 조립할 때 깜빡하고 넘어가는 경우도 있고

   혹은 사용상 진동등으로 인해 풀리는 경우죠..  점검하시고 조여주시면 되는데 조일 때 공간의 여력이 되면

   스프링와셔를 하나 넣어두는 것도 좋은 방법입니다.

2. 터미널 혹은 선이 부식되었다.

 터미널이라 부르는 부분은 배터리 단자에 붙는 부분과 선 끝에 붙는 부분을 같이 이야기하는데 선 끝쪽은

 (압착) 단자 라고 부르기도 합니다.

 보통 엔진쪽은 크게 부식될 일이 없는데 배터리 쪽이 오래 사용하면 부식이 잦습니다.

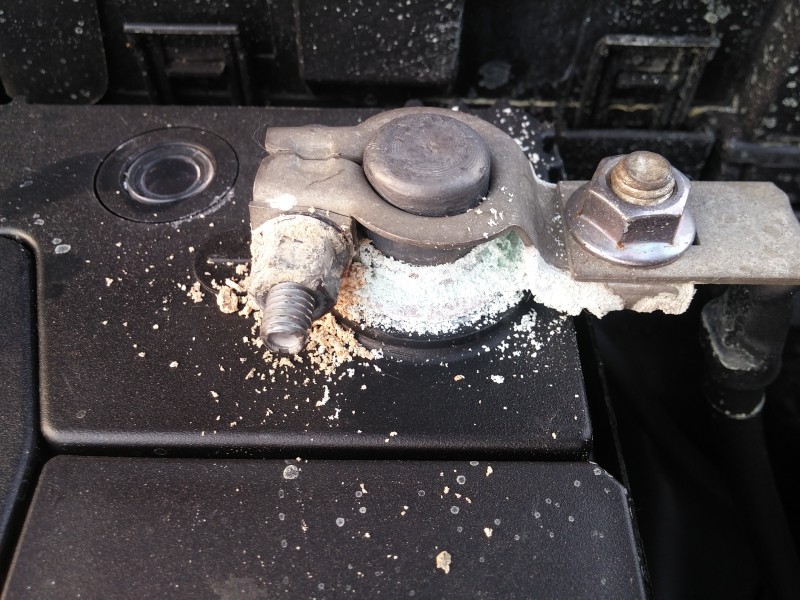

보통 배터리가 오래되면 차량에서 볼 수 있는 이런 황산납 부식도 오게 되구요. 소금기에 부식이 오기도 합니다.

이렇게 오기도 하구요.

이럴 때는 접촉면을 세척해 주어야 하는데 강한 캐미컬을 쓰시는 분도 계시지만 고운 사포로 갈아쓰시는게

가장 좋다고 생각합니다.  배터리쪽 황산부식은 솔로 제거해 주면 되지만 한번 올라오기 시작하면

계속 올라오는 경향이 있어 배터리 교체를 검토하시는게 좋겠구요.

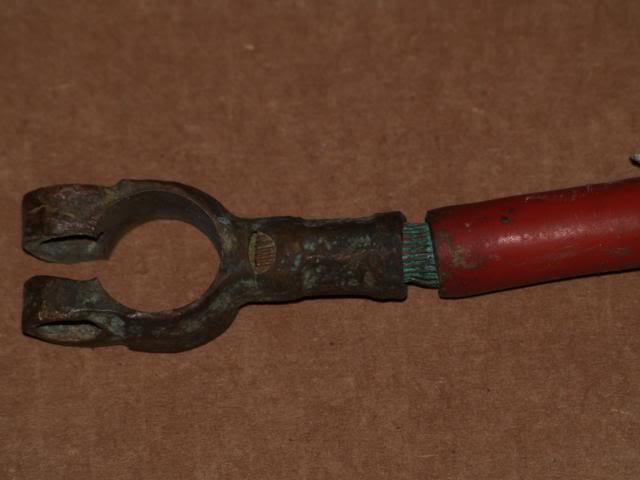

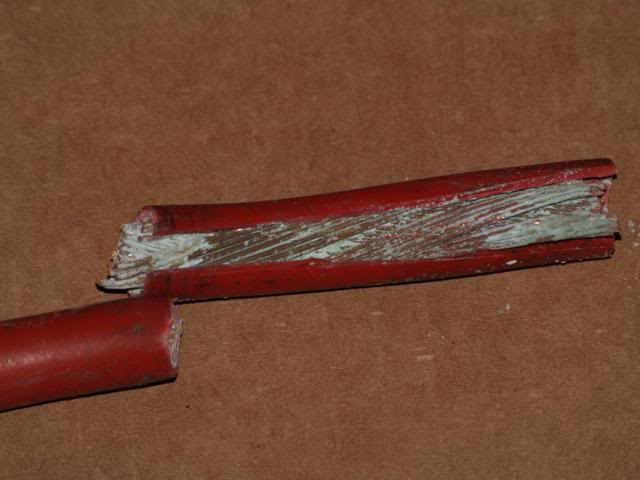

요로코롬 안쪽이 부식되거나 까맣게 탄 것처럼 표면이 상한 경우도 있습니다. 이럴 때 캐미컬류로 닦아내는 분도

계신데 가급적 교체를 권합니다.

3. 라인이 너무 길다.

 보통 엔진을 사면 기본으로 딸려오는 선의 길이는 중마력 이상은 약 3미터 가량입니다. 두께는 25스퀘어 정도 되구요.

 순정선이 무척 비싼데 일반적인 KIV케이블보다 좀더 가닥가닥이 가늡니다. 구리 함량도 높겠죠(?.. 제 추측입니다... )

 아무튼  선이 길면 손실이 발생하게 되는데 5미터 이상 길어지게 되면 특별히 신경을 써야 하는데.. 가급적 두께를

 늘리거나 순도가 높은 고급자재를 사용한 선을 쓰는게 좋습니다.

4. 라인이 너무 얇다.

  라인이 너무 얇아도 문제가 됩니다.  스타트모터가 커지고 그에 따라 큰 전류가 필요한 경우 라인도 같이

두꺼워져야 합니다. 여기에 위에서 언급한 길이도 변수가 되는데 길어질 경우 역시 두꺼워져야 손실을 보상할 수

있습니다.

5. 라인을 이었다.

  공사를 하다보면 선이 모자를 때가 있습니다.. 두가지 선택을 할 수 있죠.. 새로 통자로 만들거나 이어야겠죠..

이 때는 가급적 통자로 만드는게 제일 좋습니다. 잇는 부분이 생기면 계속 손실이 늘어납니다.

특히 제가 많이 보는 배선 연장법중에 동그란 구멍이 있는 터미널 단자를 겹쳐서 맞볼트로 잡아 고정하는게

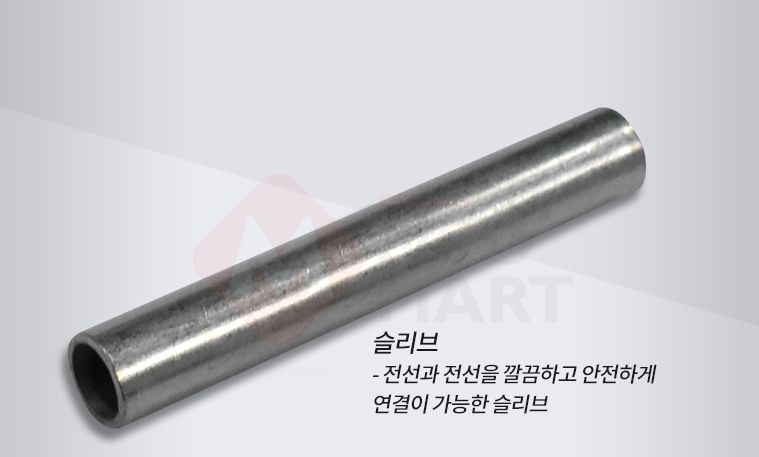

있는데 좋지 않은 방법입니다. 양쪽을 자르고 압착슬리브로 한번에 이으시는게 좋습니다.

6. 연결되는 포인트가 너무 많다.

 5번에 계속 이어지는 이야기입니다.

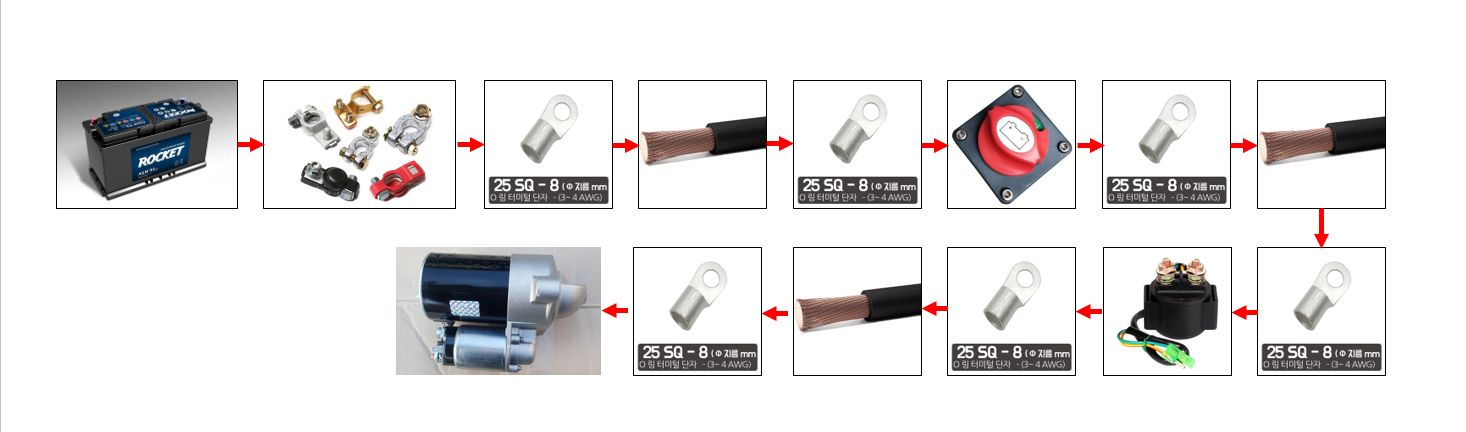

보통 요즘 일반적인 배선하는 걸 볼때 배터리에서 스타트모터 까지 가는 과정을 살펴보면 아래와 같습니다.

빨간색 화살표 개수가 이어지는 포인트가 되는데 무려 13군데가 이어지게 되죠. 저렇게 이어지면서 계속 손실이

발생하게 되고 사이사이에 선 상태가 좋지 않은 부분이 생기면 손실이 대폭 커지게 되며 나중에 장애가 생겨도

원인을 찾기 어렵게 됩니다.  가급적 이어지는 부분을 줄이는게 좋습니다.

7. 연결되는 포인트가 물(해수) 에 노출되어있다.

어떤식으로든 배선이 이어지는 곳이 물에 노출될 가능성이 높은 경우 ( 바닥에 깔리는 등.. ) 그 부분이 부식될

가능성이 무척 높습니다.  가급적  바닥에서 띄워놓고 기밀을 잘 하시는게 좋겠습니다.

8. 선재가 좋지 않다.

선을 만들어서 써야 할 때 지금까지 제일 좋았던 소재는 그냥 KIV 케이블 25스퀘어였습니다. 가끔 더 좋은걸 쓰신다고

오디오선을 쓴 것들도 많이 봤는데 결과가 좋지 않았던 경우가 더 많았습니다.

그럼 문제를 확인하는 방법은 어떤게 있을까요..

가장 흔히 보시는게 전압입니다. 전압 역시 손실에 의해 떨어지긴 합니다만 전압은 연결상태를 체크하는데 확실한

지표가 되지는 못합니다. 정말 가느다란 가닥만 연결되어있어도 전압은 유지 되기때문인데요.

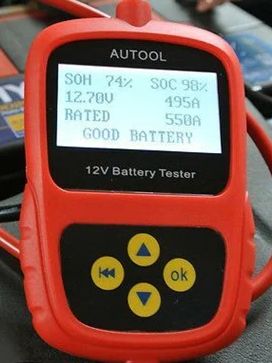

그래서 로드테스트를 할 수 있는 배터리 테스터기가 있으면 좋습니다.

요즘은 알리 익스프레스 등에서도 구입하실 수 있으니 더 저렴해졌죠.

 ( 대개 이런 스타일의 제품입니다.. )

 아무튼 이런 기기로 체크하면 SOH,  SOC라는 항목이 있는데 관심있게 볼 항목은 SOH 입니다.

State-of-Health의 약자로 배터리의 열화정도를 나타내는데 부하테스트를 걸어 CCA가 얼마나 나오는지를 봅니다.

SOC는 충전상태를 보여주는 수치이구요.

예를들어.. 상태가 안좋은 걸 체크해 보면 배터리에서는 SOH가 600 ~ 700 A 정도가 나오는데 엔진측 연결부에서

측정해 보면 0 A로 나오는 경우가 허다합니다. 일반적인 소형엔진은 전류가 그리 크게 필요하지 않으므로

작동은 되겠지만 문제가 생길 소지가 다분합니다.

  이어지는 부분이 많을 경우 부분부분 로드 테스트로 체크해 나가면 어디가 특히 문제가 되는지 확인할 수 있습니다.

어딘가에서는 갑자기 떨어지니까요..  다만 통배선의 경우에도 라인이 5미터 이상 가게 되면 1/2 이상 손실이

생길 수 있습니다.  아무튼.. 이런 공사는 한번 해 두면 오래 손대지 않는 부분이기 때문에 좀 시간이 걸리고

번거로워도 문제가 있다면 확실히 체크하시는게 좋습니다.

 지금까지 여러 사례에서 본 바로는.. 약 5미터 되는 구간을 저 위 그림정도로 연결했을 때 전부 통배선에 새 케이블로

깔았을 경우 SOH가 1/2 ~ 1/3 정도로 줄어드는 걸로 확인했습니다.

보통 60 ~ 90A 배터리를 쓸 때 600 ~ 700 CCA를 쓰게 되니 엔진쪽에서 측정하면 200 ~ 300 정도로 뽑는다면

선방한걸로 보시면 됩니다. 사실 선외기면 저정도라도 충분합니다.

하지만 마력이 높아지는 경우, 버라도와 같은 과급기 엔진처럼 점도가 높은 오일을 쓰는 엔진의 경우 저 수치가

매우 민감해서 별 문제 없는 경우에도 난감한 일이 발생할 수 있습니다.

 여기에 EFI엔진은 작동하기 위해 엔진에서 충전을 하면서 한편 인젝터에서 배터리를 계속 사용하기 때문에

전기 공급과 충전 상태도 무척 중요합니다.

오늘은 메인 배터리 배선에 대해 살펴봤습니다. 한번쯤 본인 배들을 체크하시어 조치하시기 바랍니다.

다음에 또 다른 내용으로 뵙겠습니다.
